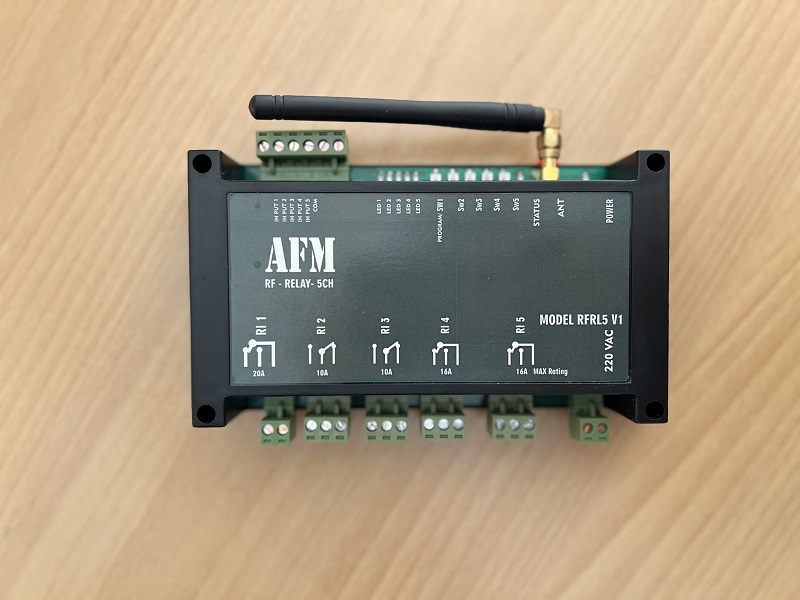

معرفی :
یکی از دستگاه های هوشمند افرام است که به عنوان گسترش دهنده ورودی ها و خروجی ها , از ارتباط قدرتمند lora استفاده میکند و جهت فواصل دورتر کاربرد دارد
داخل این دستگاه از قسمت های ماژول Lora , ورودی های دیجیتال جهت اتصال به کلید یا سنسور حرکتی یا مگنت , خروجی رله ها جهت فرمان دادن به دستگاه های برقی و ...تشکیل شده
تنظیمات این دستگاه به سادگی از طریق گوشی , تبلت یا کامپیوتر قابل انجام است
از این ماژول در مکان هایی استفاده می شود که در برد ماژول های وایفای نبوده و فاصله از دستگاه مرکزی دور باشد
این دستگاه در حالت عادی برنامه های تنظیم شده روی آن را اجرا می کند ولی برای کارکرد هوشمند نیاز به ماژول مرکزی دارد
برای ارتباط از داخل ساختمان به موتورخانه یا اتاق آسانسور و در ویلاها برای ارتباط با داخل حیاط یا باغ که در برد وایفای نیست منلسب است
تغذیه این دستگاه به صورت مستقیم از برق شهری 220 ولت انجام می شود و نیاز به آداپتور یا ماژول تغذیه ندارد
مشخصات کلی سخت افزار
| آیتم | توضیح | ||
|---|---|---|---|
| تغذیه دستگاه | 220 Vac | محدوده قابل قبول 110 تا 230 ولت متناوب | جریان 0.3 آمپر |
| باتری داخلی | ندارد | ||
| قابل اتصال به پنل خورشیدی | ندارد | ||
| کنترل دستی پارامتر ها | دارد | از طریق کلید های کنترلی | فقط خروجی ها |
| تعداد ورودی دیجیتال مستقیم | 5 عدد | اتصال به کلید , شاسی , سنسور حرکتی , مگنت | نوع ورودی قابل تعریف است |
| تعداد سنسورهای مستقیم | ندارد | ||
| تعداد خروجی های مستقیم | 5 عدد | رله ای | |
| مشخصات خروجی ها | یک رله 20 آمپری و 4 رله 16 آمپری | جریان کاری بسته به نوع مصرف کننده | 5 عدد |
| ماژول سیمکارت | ندارد | ||
| ماژول رادیویی | دارد | Lora | ارتباط با ماژول مرکزی |
| ماژول WiFi | ندارد | ||
| آنتن | 1 عدد | داخلی , یا بیرونی | |
| جنس بدنه | ABS | دو رنگ سفید و مشکی | |
| روش نصب | دیواری و ریلی | روی ریل با قفل روی دیوار با پیچ | |
| وزن | 330 گرم | بدون احتساب جعبه و بسته بندی | |
| ابعاد | 175x90x40 mm | بدون احتساب اتصالات | |
مشخصات کلی نرم افزاری
| آیتم | توضیح | ||
|---|---|---|---|
| تایمر خروجی | دارد | قابل تنظیم | |
| تعیین نوع ورودی | دارد | کلید یا شاسی | Normal Open/Normal Close |
